Opis

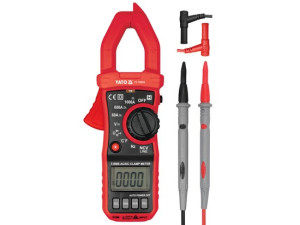

Miernik cęgowy uniwersalny z funkcją TRUE RMS, z automatycznym i ręcznym zakresem. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Za pomocą cęg pomiarowych można wykonać pomiar zarówno natężenia prądu stałego, jak i przemiennego w zakresie od 10 mA do 1000 A. Pomiar odbywa się bez konieczności rozłączania obwodu lub odłączania go od źródła zasilania. Miernik pozwala na zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.
Podstawowe pomiary:pomiar napięcia przemiennego: A.
C. 0-750 V, TRUE RMS (40-1000 Hz)pomiar napięcia stałego: D.
C. 0-1000 Vpomiar natężenia prądu przemiennego: A.
C. 0-1000 A, TRUE RMS (40-1000 Hz)pomiar natężenia prądu stałego: D.
C. 0-1000 Apomiar rezystancji: 0-60 MΩtest diody: IF 2 mA, UR 3.2 Vtest ciągłości obwodu: 0-50 ΩDodatkowe pomiary:pomiar pojemności kondensatora: 0-100 mFpomiar częstotliwości: 0-10 Mhzpomiar temperatury: -30 do 1000 °Cbezkontaktowe wykrywanie napięcia przemiennego: NCVpomiar prądu rozruchowegopomiar obecności fazy (funkcja próbnika)Dokładność pomiaru:Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 Adokładność pomiaru miernika YT-730933 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01 Aobliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczośćobliczenia: (30 x 2,5%) + 10 x 0.01 = 0,75 + 0,1 = 0,85 ARzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A. wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 2,85 Vwynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 VTabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje:TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia lub natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp.
NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy.
LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy na wyświetlaczu pojawią się cztery kreski, zaświeci się dioda sygnałowa oraz wyemitowany zostanie przerywany sygnał dźwiękowy.
AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu, aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO.
RAN - ręczna zmiana zakresu pomiarowegoDATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartościINR - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar prądu rozruchowego po 80 ms od uruchomienia urządzenia.
Dodatkowe informacje:wyświetlacz LCD, maksymalny wyświetlany wynik: 6000podświetlenie ekranu oraz pola pomiarowego cęgówsygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ωcęgi rozwierają się do 25 mmsondy pomiarowe o długości 14 cmdługość przewodu wraz z sondami: 103 cmśrednica przewodu wraz z izolacją: 3,6 mmpokrowiec w zestawiekonstrukcja z zabezpieczeniami przeciążeniowymiautomatyczne wyłączenie się miernika po 15 minutach bezczynnościmożliwość wyłączenia trybu automatycznego wyłączenia urządzeniawskaźnik niskiego poziomu bateriizasilanie: trzy baterie 1,5 V (AAA)
